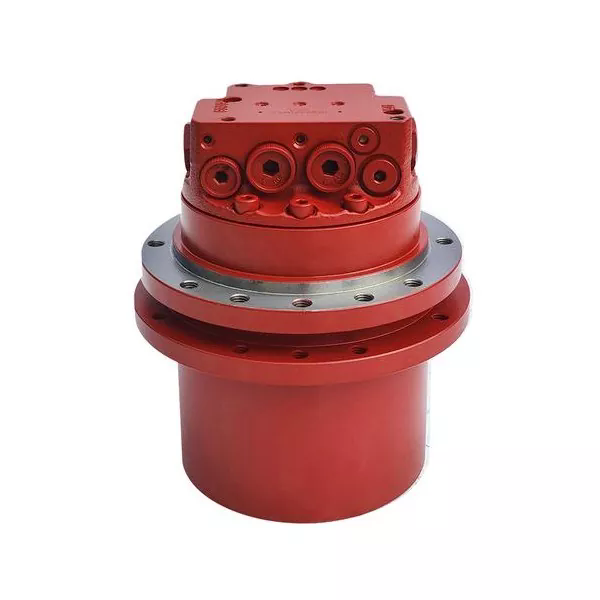

Análise da estrutura interna e do proceso de traballo dos motores hidráulicos

I. Composición da estrutura interna

A función principal de amotor hidráulicoé converter a enerxía hidráulica en enerxía mecánica. O deseño da estrutura interna é todo para satisfacer as necesidades de conversión de enerxía. Os compoñentes clave son os seguintes:

1. Elementos básicos da estrutura

Todos os motores hidráulicos non poden prescindir de dous compoñentes básicos: un volume selado e que cambia periódicamente e un mecanismo de distribución de aceite. O tamaño dun volume pechado cambia polo movemento dun émbolo, engrenaxe ou lámina. O mecanismo de distribución de aceite controla o camiño de entrada do aceite de alta presión e o camiño de saída do aceite de baixa presión.

2. Estrutura da diferenza de tipos

Tipo de engrenaxe: Funciona por engranaxe de dúas engrenaxes interna e externa, coa entrada e saída de aceite distribuídas simétricamente. Hai un orificio de drenaxe de aceite separado para descargar o aceite filtrado do rodamento. O número de dentes da engrenaxe é maior que o da bomba, polo que a flutuación do par é menor.

Tipo de lámina: as láminas están instaladas radialmente no rotor e hai un resorte de pre-aperte na raíz. O resorte pode facer que as láminas e a superficie interna do estator se adhiran firmemente entre si, formando un selo. O mecanismo de distribución de aceite utiliza unha válvula de retención para garantir que sempre haxa aceite a presión na raíz da lámina.

Tipo de émbolo

Tipo de émbolo radial: o estator e o bloque de cilindros teñen excentricidade. Baixo a acción do aceite a presión, o émbolo presiona contra a parede interna do estator e a forza de reacción xerará un par.

Tipo de pistón axial: o bloque de cilindros e o eixe do motor están conectados entre si. O émbolo empurra o cilindro para xirar baixo a acción da forza normal do compoñente da placa oscilante. O ángulo de inclinación do prato oscilante pódese axustar e o desprazamento e a velocidade de rotación tamén cambiarán en consecuencia.

3. Deseño especial

O requisito para a rotación cara adiante e atrás: as estruturas que poidan xirar en ambas direccións deben ser simétricas. O tipo de lámina instala as láminas radialmente, mentres que o tipo de émbolo adopta un deseño de curva interna multiacción.

Tratamento de fugas: Ademais da entrada e saída de aceite, tamén hai un porto de escape de aceite separado. O porto de drenaxe de aceite do motor de engrenaxes pode evitar que o selo do extremo do eixe sexa danado.

II. Proceso de traballo de conversión de enerxía hidráulica en enerxía mecánica

Omotor hidráulicoconverte a enerxía polo cambio de volume da cámara de traballo selada. O proceso específico divídese nos seguintes pasos:

1. Entrada de aceite de alta presión

O aceite de alta presión enviado pola bomba hidráulica entra na cámara de traballo do motor a través da entrada de aceite. A cámara de traballo ten un orificio de émbolo, unha cámara de engranaxe ou un volume entre as láminas. Crearase unha diferenza de presión cando entre o aceite.

2. A diferenza de presión impulsa os compoñentes de traballo

Tipo de émbolo: o aceite de alta presión empuxa o émbolo cara a fóra, permitíndolle presionar contra a parede interna do estator. A forza de reacción exercida polo estator sobre o émbolo descompoñerase en compoñentes de par, facendo que o bloque de cilindros xire.

Tipo de engrenaxe: o aceite a presión entra na cavidade de engranaxe, empurrando a engrenaxe para xirar. A saída de aceite drena o aceite filtrado.

Tipo de pala: O aceite a presión actúa a ambos os dous lados das palas, xerando par hidráulico. As láminas, baixo a acción do resorte, adhírense estreitamente ao estator e impulsan o rotor a xirar.

3. Conversión e saída de enerxía mecánica

O movemento lineal dos compoñentes de traballo transfórmase en movemento de rotación a través da estrutura mecánica. O eixe de saída transmite continuamente par e velocidade de rotación. Por exemplo:

No tipo de émbolo radial, o torque de varios émbolos está superposto, facendo que o bloque de cilindros xire.

No tipo de pistón axial, o ángulo de inclinación da placa oscilante axusta o desprazamento e afecta os parámetros de saída.

4. Descárgase aceite a baixa presión

Cando o volume da cámara de traballo diminúe, o aceite de baixa presión descárgase da saída de aceite. Despois de completar un ciclo de traballo, siga introducindo aceite de alta presión e rotará continuamente.

A través deste proceso, o motor hidráulico converte de forma eficiente a enerxía de presión do sistema hidráulico en enerxía mecánica. Este método de conversión fai que sexa amplamente utilizado en lugares como maquinaria de construción, barcos e minas.
